千兆網防護方案
一、應用環境
1.雷雨天氣頻繁
2.易受電磁環境干擾
3.網絡通信設備遭受雷擊后危害嚴重
4.浪涌防護等級要求高
二、方案闡述
1.變壓器后采用低電容、反應速度快的TVS做差模防護。
2.滿足IEC61000-4-5等浪涌測試標準。
3.可通過ITU.K.21 10/700μs-5/320μs 40Ω DM：2KV CM：6KV浪涌測試。

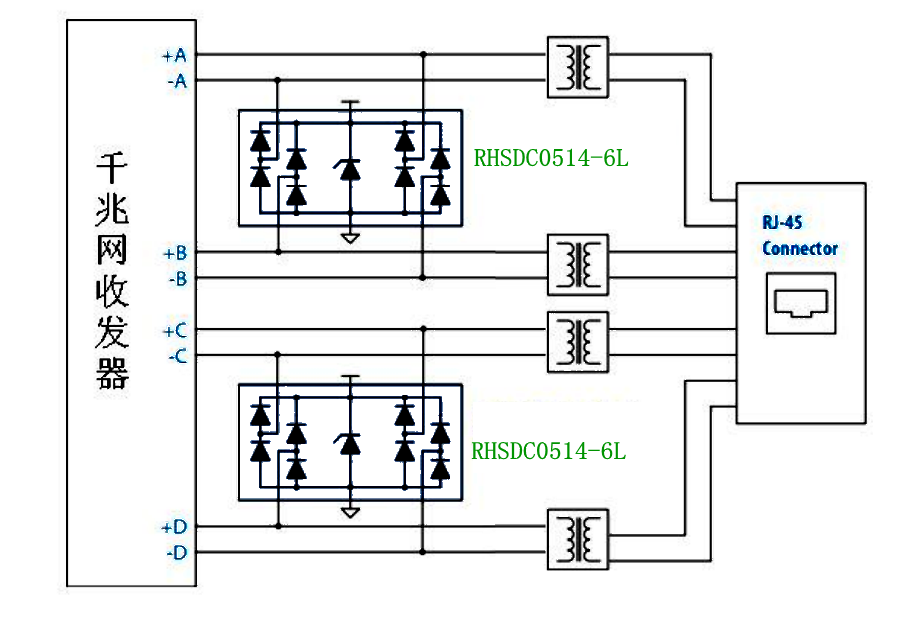

方案防護電路圖：
|
