RS232/RS485接口防護方案
一、應用背景：
1.RS485/232走線很長，易有過壓現象；
2.RS485/232走線置于室外，易受雷擊；
3.RS485/232走線易受其他線路干擾；
二、方案說明及注意事項：

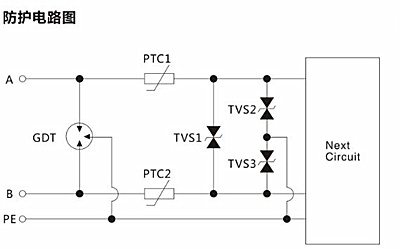

1.前端采用通流量大的GDT，泄放大電流；
2.后端采用反應時間快的TVS，殘壓低，有效保護RS485/232芯片；
3.中間采用PTC做退藕，讓前端GDT更容易動作，達到泄放電流作用。
4.本方案滿足IEC61000-4-2、GBT17626.2等靜電標準，IEC61000-4-5、GBT17626.5等浪涌標準；
5.本方案在差模，共模均采用的是同型號的TVS和GDT，防護無死角；
6.可通過10/700μS（等效內阻40ohm）、1.2/50-8/20μS測試，具體防護等級需參考GDT和TVS的通流量；
三、方案應用：
1.監控/安防系統
2.門禁系統
3.鐵路信號控制燈
4..智能交通系統
5.電表/水表、儀器儀表
6.光端機
|
