DVI端口防護方案
一、應用背景
1.DVI需要支持熱插拔 ;
2.DVI傳輸速率可達到8GPBS;
3.DVII芯片脆弱，易靜電損壞 。
二、方案闡述
1.本方案在DVI的數據線，時鐘頻率等傳輸線上采用叁顆TVS，超低電容、減少封裝面積、鉗位靜電電壓，可以完整傳輸信號。
2.滿足IEC61000-4-2靜電測試標準。
3.可通過ESD IEC61000-4-2 Level 4 Contact Discharge:8KV,Air Discharge:15KV 測試。

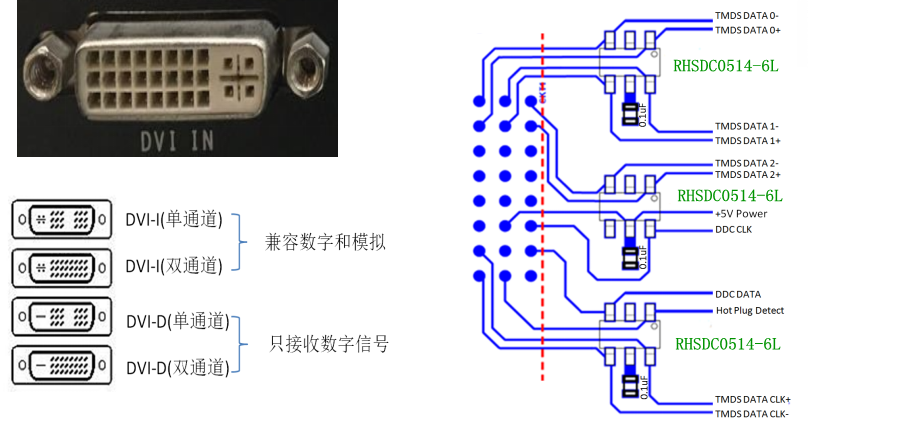

方案防護電路圖：
|
